Bu grupta yer alan topraklama sistemleri, statik elektrikten kaynaklanan tehlikelere karşı en kapsamlı korumayı sağlar. Aşağıda listelenen topraklama sistemlerini kullanarak, iletken devamlığını ve toprakla olan bağlantıyı kontrol edebilir, görsel ikaz alabilir ve kontak çıkışlarını kullanarak operasyonu kontrol edebilirsiniz. Ürünlerin ATEX, IECEx, NEC, SIL gibi sertifikaları bulunmaktadır. Ayrıca uluslararası standartları karşılamaktadır.
ER RTR Topraklama Sistemi karayolu tankerlerinin kimyasal ürün dolum ve boşaltımı esnasında ortaya çıkan statik elektriğin güvenli bir şekilde deşarj edilmesi için tasarlanmıştır. Bu sistemle karayolu tankerleri güvenli bir şekilde topraklanır, kurulan topraklama hattı izlenir ve alınan kontak çıkışı ile operasyonun kontrolü sağlanır.
Sistemin içerdiği Tri-Mode tekniği ile; yalnız karayolu tankerleri algılanır ve ürün transferine izin verilir. Tanker ile toprak arasında kurulan devrenin standartlara uygunluğu denetlenir. Sistemin verdiği kontak çıkışı ile pompa, vana, PLC gibi ekipmanlar kilitlenebilir ve alarm alınabilir. Görsel ikaz panonun üzerindeki kırmızı-yeşil ledlerle sağlanır.
ER RTR Tanker Topraklama Sistemi Özellikleri:
- - Tanker Tanıma: Topraklama pensesi tanker üzerinde belirlenen topraklama noktasına bağlandığında; empedans, direnç veya tanker üzerindeki diyot ile değil, en başarılı metot olan kapasitans ölçümü ile tankerin varlığını algılar. Topraklama pensesi başka bir iletkene bağlanarak sistem yanıltılamaz.
- - Toprak Bağlantısı: Sistem, toprak ile standartlara uygun güvenli bir bağlantı kurar.
- - Toprak Hattının Sürekli İzlenmesi: Toprak bağlantı hattının devamlılığı ve direnç değeri sürekli olarak izlenir. Eğer direnç değeri 10 ohmu (IEC 60079 32-1, NFPA 77) aşarsa transfer sonlandırılır.
- - Kilitleme için Kontaklar: Sistemin standartlara uygun bağlantısının sağlanması ve güvenlik önlemlerinin tamamlanması durumunda operasyona izin veren iki adet kontak çıkışı bulunur. Bunlar değerlendirilerek ürün akışına izin verilir; statik deşarj hattında bir hata oluşması durumunda operasyon otomatik olarak durdurulur.
|

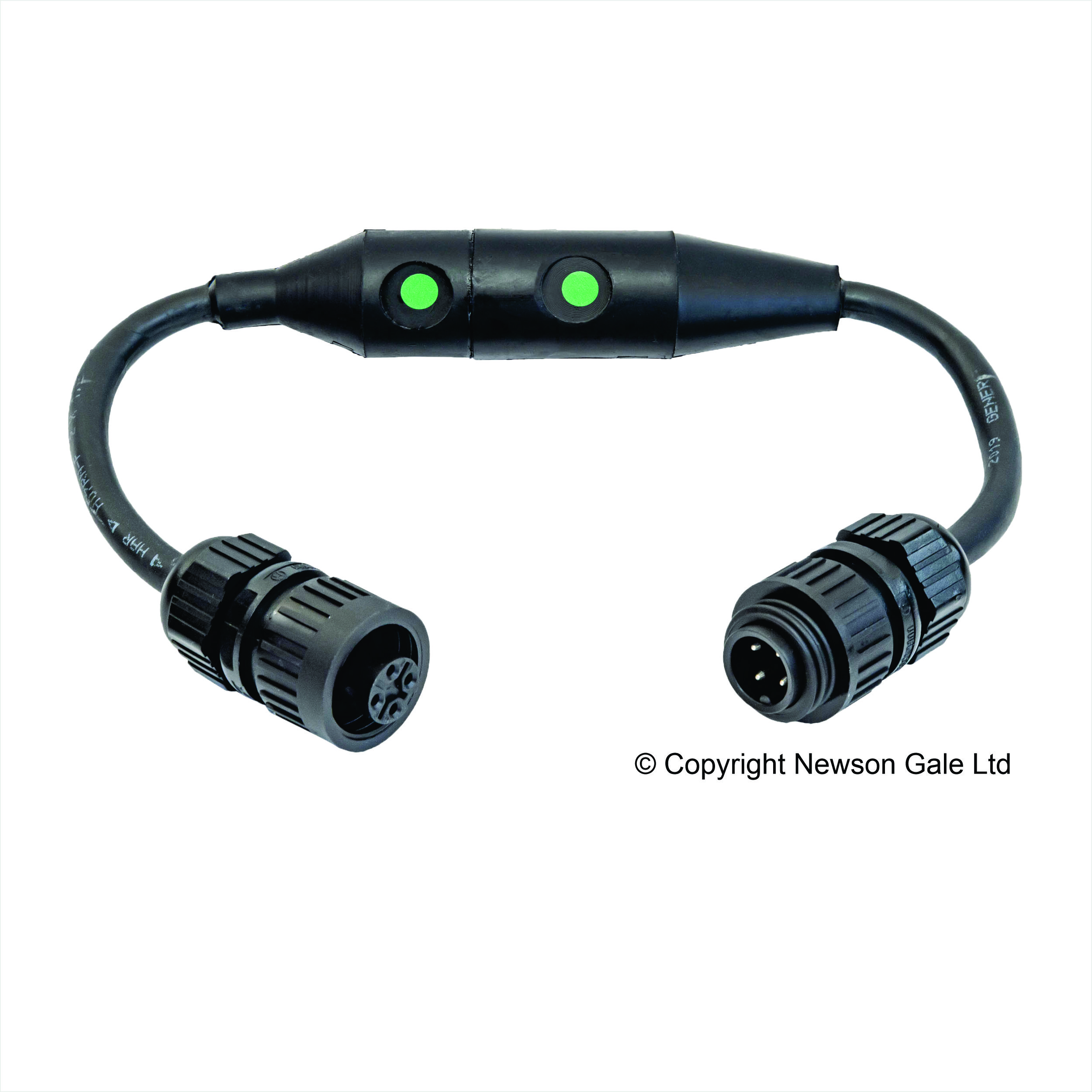

Ayrılabilir Konnektör Karayolu tankerlerinde ürün transferi öncesinde topraklama pensesi takılmalı ve operasyon tamamlandıktan sonra tanker hareket etmeden önce pense çıkarılmalıdır. Yapılması gereken bu işleme uyulmayıp, pensenin tanker üzerinde unutulması ve kamyonun hareketi durumunda; pense, kablo ve topraklama sisteminde ciddi hasarın ortaya çıkması söz konusudur. Buna ek olarak topraklama sisteminin ve elemanlarının tamiri veya değişmesi zaman kaybına sebep olacaktır. Bu sorunların önüne geçmek için Ayrılabilir Konnektör tasarlanmıştır. Karayolu tankeri pense üzerinden çıkarılmadan hareket ederse, topraklama pensesi ve Ayrılabilir Konnektör tertibatının erkek yarısı topraklama kablosundan ayrılarak, tesisatın zarar görmesinin önüne geçilir. Ayrılabilir Konnektör, kolay konnektör bağlantısıyla donatılmış Earth Rite RTR gibi tanker topraklama izleme ve kontrol sistemleriyle kullanılır. |
